BIM 기반 물량 산출방식

by 30초 지식 2025. 2. 27.
    반응형

    BIM 기반 물량 산출방식


    BIM을 이용하면 설계와 동시에 물량산출이 가능합니다.


    📌 기존의 설계 및 물량산출방식


    기존의 2D 설계방식을 보면 레이어를 만들고, 지정된 레이어를 이용하여 평면을 설계하는 방식이었습니다. 오토캐드에서 얻을 수 있는 정보는 레이어/길이/갯수 뿐이기 때문에 해당 정보만을 가지고 공종별 물량산출하는 것은 불가능에 가깝습니다.

    또한 캐드에서는 Z값을 부여해서 설계하지 않으므로 실제로 층고에 따라 물량이 변하는 현실을 반영하기 어려운게 당연했습니다. 그래서 기존 설계 및 내역화하는 방식은 다음과 같았습니다.

    1. 캐드로 도면을 그린다
    2. 사용자가 캐드를 보면서 물량을 엑셀에 입력하여 내역화시킨다.


    이런 설계 내역방식을 채택하면 설계도면과 내역이 서로 따로 놀게 되는 문제가 생깁니다.

    그러나 BIM을 이용하여 내역화하면 다릅니다.

    📌 BIM 설계 및 물량산출방식

    BIM에서는 내가 모델링하려는 객체에 각 종 속성정보를 넣을 수 있습니다. 공종, 품명, 규격, 단위등의 정보를 넣음으로써 내가 객체를 배치하기만 하면 그대로 맞물려 실제 내역이 자덩으로 튀어나옵니다. 따라서 설계도면과 내역이 완전히 똑같은 완벽한 설계 및 내역화방식입니다.

    그런데도 아직까지 왜 BIM이 활성화되지 못하고 있는지를 따져보면, 그 이유는 바로 “그렇게까지 모델링하는 것이 너무 힘들기 때문”입니다. 오토캐드는 설계하기 굉장히 쉽습니다만 3D 설계는 Z축을 감안해서 모델링해야 합니다. 당초에는 x,y의 좌표만 고민했으면 이제는 x,y,z 값 모두 고려해야합니다. 하물며 z값의 차이가 10mm, 20mm 차이나는 상황도 맞추자니 설계자 입장에서는 “굳이 큰 시간들여서 그렇게 할 이유가 없는” 상황이 자주 나옵니다.

    따라서 BIM이 현실적으로 쓰임받기 위해서는 BIM 설계에 소요되는 시간을 대폭 줄여주는 기술과 그것을 운용할 수 있는 인력이 필요합니다.

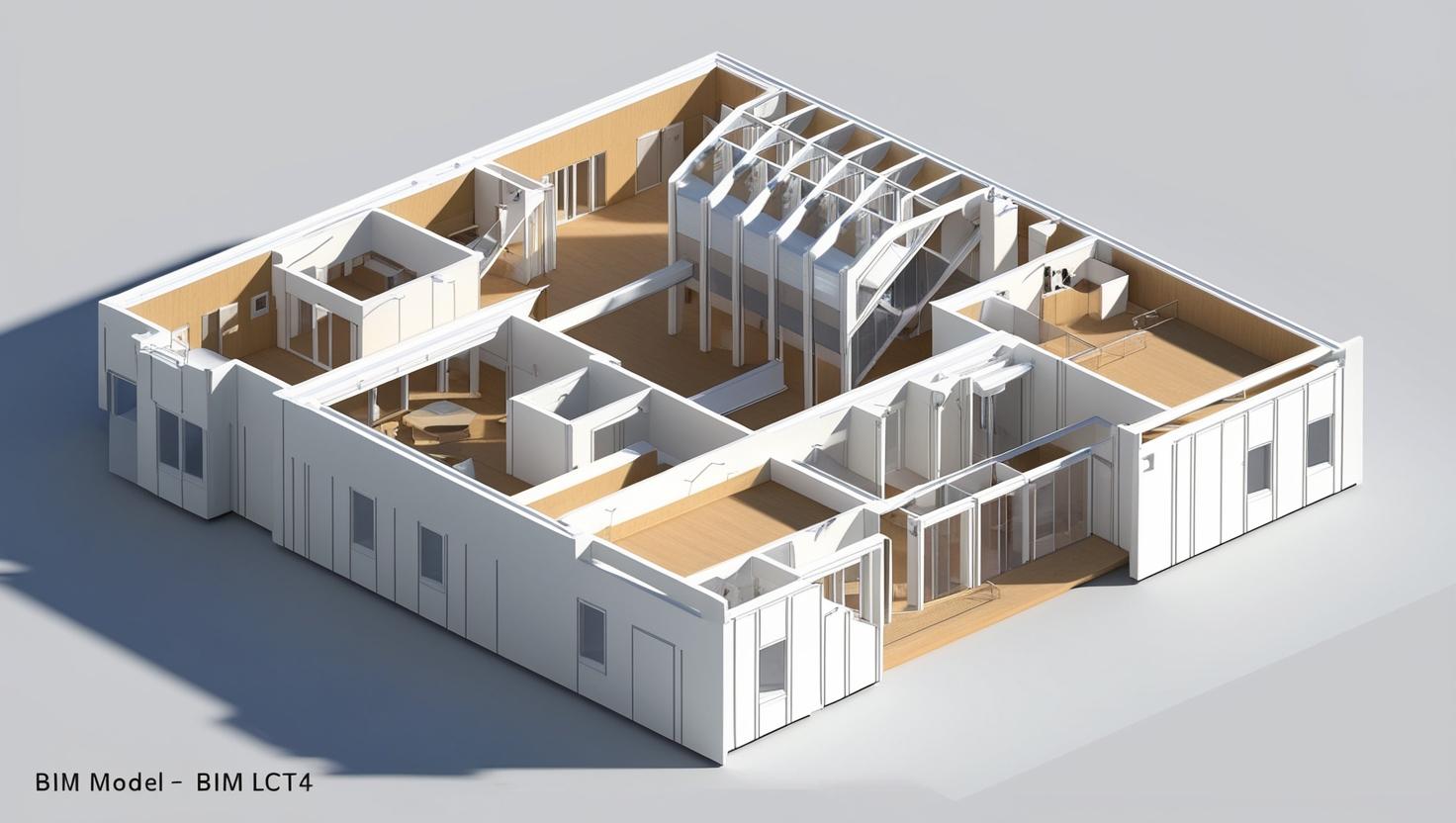

    BIM 모델링
